KENNZEICHNUNGSSYSTEME

MARKIERSYSTEME, MODULAR ERWEITERBAR

Die industriellen Kennzeichnungssysteme bzw. Tintenstrahldrucker der SIGTEK Serie sind prozesssichere Markiersysteme aus der Signiertechnik zur kontaktfreien Kennzeichnung mit einer Punktmarkierung oder Linienmarkierung mittels einer Farbmarkierung oder Fluoreszenzmarkierung auf verschiedenste Materialien zur Produktkennzeichnung.

Qualitätsmarkierungen, Fehlermarkierungen, wie auch Gutteilkennzeichnungen nach vorgegebenen Qualitätsmerkmalen und Richtlinien, steuern die industriellen Fertigungsprozesse und erhöhen die Effizienz und verringern die Produktionskosten.

Die Signiergeräte bzw. das Farbsprühsystem erhalten Sie in unterschiedlichen Bauformen. Die modular aufgebauten Kennzeichnungssysteme sind in folgenden Gehäuse- und Schutzklassen erhältlich: Desktop IP40, 19“-Rack IP40 oder als stabiles Edelstahl-Wandgehäuse IP65. MSM Kennzeichnungssysyteme für die industrielle Kennzeichnung von Produkten.

DIE VORTEILE DER INDUSTRIELLEN KENNZEICHNUNGSSYSTEME VON MSM IN DER MARKIERTECHNIK, PRODUKTKENNZEICHNUNG UND SIGNIERTECHNIK IM ÜBERBLICK

Der Druckstart kann manuell oder per automatisierter SPS Ansteuerung (24Vdc) ausgelöst werden
Dezentrale Kennzeichnungslösungen für ein modulares Anlagenkonzept zur Produktkennzeichnung
Einfache Dosiermengensteuerung und intuitive Bedienung der Signiertechnik und Kennzeichnung
Saubere Punkt-/Linienqualität durch gleichmäßigen Materialauftrag
Präzise, modulare und prozesssichere Markiersysteme und Signiersysteme

Individuelle Bedienelemente und Qualitätsgehäuse (IP40/IP65) für Ihre Kennzeichnungsanwendung
Flexibel integrierbare Kennzeichnungssysteme (100-240Vac/24Vdc) in bestehende Anlagen und Maschinen
Wartungsarme und robuste Tintenstrahl Kennzeichnungssysteme
Kurze Schaltzeiten > 1 ms möglich für extrem kurze Taktzyklen und schnellste Produktionsprozesse
große Auswahl an Markierflüssigkeiten für nahezu alle Kennzeichnungsanwendungen
Forschung & Entwicklung individueller Markierflüssigkeiten und Additiven zur Kennzeichnung

Unsere Gehäuse

TISCHGEHÄUSE SG-2/-3/-5

Bei den platzsparenden SIGTEK Tischgehäusen sind die Außenabmessungen kompakt und so gering wie möglich gehalten. Mit den Kennzeichnungssystemen können bis zu 4-Markierköpfe angeschlossen und einzeln angesteuert werden.

Beispiele Markieranlagen

SG2 Desktop Gehäuse Markiersystem - vertikal

SG3 Desktop Gehäuse Markiersystem

SG5 Desktop Gehäuse Markiersystem

SG2

Die Steuergeräte der SG2-Serie bieten einen Funktionsumfang auf engstem Raum. Mit ihren geringen Abmessungen lassen sich diese Geräte leicht in bestehenden Anlagen und Automaten integrieren. Es können bis zu vier verschiedene Markierkanäle angesteuert werden.

SG2 Desktop Gehaeuse Farbmarkiersystem| MSM Markiersysteme Kennzeichnungssysteme

SG2 Desktop Gehäuse Markiersystem

Download Zeichnung SG2

SG3

SG3 Steuergeräte kommen u. a. dann zum Einsatz, wenn ein größerer Funktionsumfang erwünscht wird, wie z.B. Sprühluft oder hoch deckende pitmerntierte Markierflüsgkeiten für dunkel Oberflächen. Es ist möglich, bis zu 4 Kanäle anzusteuern.

SG3 Skizze Desktop Gehaeuse Farbmarkiersystem| MSM Markiersysteme Kennzeichnungssysteme

SG3 Desktop Gehäuse Markiersystem

Download Zeichnung SG3

SG5

Das SG5-Steuergerät bietet Sonderfunktionen wie komplexe Anwendungen mit automatischem Farbwechsel. Es können bis zu vier verschiedene Farbkanäle und ein zusätzlicher Reinigungskanal verwendet werden.

SG5 a Skizze Gehaeuse Farbmarkiersystem| MSM Markiersysteme Kennzeichnungssysteme

SG5 Desktop Gehäuse Markiersystem

Download Zeichnung SG5

Technische Daten

	SG-2	SG-3	SG-5
(HxBxT) mm	110x258x293	155x258x293	155x365x263
Gewicht	bis zu ca. 5 KG (inkl. Steuerung Markierung)
Schutzart	IP40
Umgebungstemperatur Betrieb	0 – +40°C, nicht kondensierend
Umgebungstemperatur Lagerung	-20 – +60°C (ohne Flüssigkeiten)
Befestigung	2x M4×6 im Bodenblech
Gehäusematerial	Aluminium, grau beschichtet
Anschluss	Kaltgerätestecker in Rückwand, Netzkabel Schukostecker
Betriebsspannung	24Vdc oder 100-240 Vac
Anschlussraum rückseitig	bis zu 150 mm

19“ RACK-/EINSCHUB-/TISCHGEHÄUSE
SG-14/-15-/-16/-24

Das universelle SIGTEK Gehäusesystem ist variabel einsetzbar und bei Bedarf einfach zu montieren. Die kompakte Bauweise ermöglicht bis zu 20-Markierkanäle beim SG-24.

Beispiele Markieranlagen

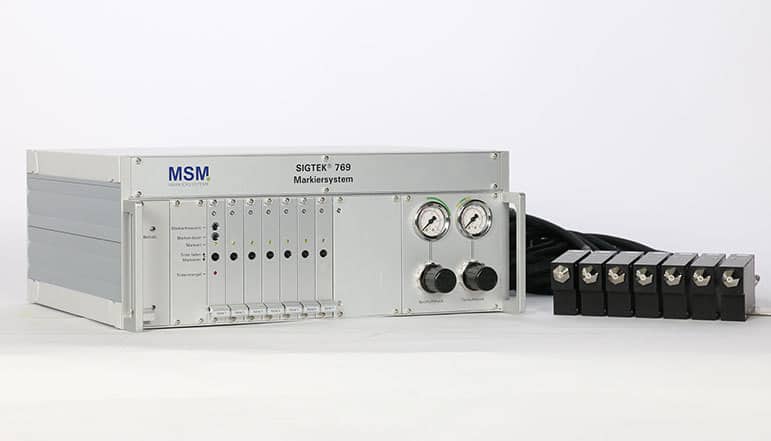

SG14 19-Zoll Rack-Gehäuse Markiersystem

SG14 19-Zoll Rack-Gehäuse Markiersystem

SG24 19-Zoll Rack-Gehäuse Markiersystem

SG24 19-Zoll Rack-Gehäuse Markiersystem

SG15 19-Zoll Rack-Gehäuse Markiersystem

SG14

Die SG14 Bauform entspricht der Norm für 19 Zoll-Rack-Systeme. Die SG14-Serie kann wahlweise als Tischgehäuse oder als Rack-Version genutzt werden. Die SG14 Steuergeräte können mit bis zu zehn Markierkanälen ausgestattet werden. Die Steuereinheit für jeden Kanal befindet sich auf einer separaten Einschubplatine und ist damit sehr wartungsfreundlich.

SG14 Skizze Rackgehaeuse Farbmarkiersystem

Download Zeichnung SG14

SG15

SG15 Steuergeräte entsprechen 19 Zoll Gehäusen halber Breite. Dennoch können mit ihnen die meisten Anwendungen realisiert werden. Bis zu vier Markierkanäle mit Überwachungsfunktionen können eingebaut werden.

SG15 Skizze Gehaeuse Farbmarkiersystem

Download Zeichnung SG15

SG24

19 Zoll Steuergerät mit 84TE/6HE. Für komplexe Aufgabenstellungen in großen Produktionsstraßen bietet das SG24 Platz für 20 Markierkanäle mit Überwachungsfunktionen und Sonderfunktionen.

SG24 Skizze Rackgehaeuse Farbmarkiersystem

Download Zeichnung SG24

Technische Daten

	SG-14	SG-15	SG-16	SG-24
(HxBxT) mm	133x448x351	133x235x351	133x329x351	268x448x351
Einheiten	3HE 84TE	3HE 42TE	3HE 63TE	6HE 84TE
Gewicht	bis zu ca. 10 KG (inkl. Steuerung Markierung)
Schutzart	IP40
Umgebungstemperatur Betrieb	0 – +40°C, nicht kondensierend
Umgebungstemperatur Lagerung	-20 – +60°C (ohne Flüssigkeiten)
Gehäusematerial	Aluminium, grau beschichtet, innen chromatiert
Anschluss	Kaltgerätestecker in Rückwand, Netzkabel Schukostecker
Betriebsspannung	24Vdc oder 100-240 Vac
Anschlussraum rückseitig	bis zu 150 mm

WANDGEHÄUSE
SG-17/-21/-23/-27

Die SIGTEK Wandgehäuse aus Edelstahl erhalten aufgrund der technischen Beschaffenheit auch unter extremen Bedingungen eine gute und sichere Schutzfunktion des flexiblen Inkjet-Kennzeichnungsystems.

Beispiele Markieranlagen

SG17 Edelstahl-Wandgehäuse Markiersystem

SG21 Edelstahl-Wandgehäuse Markiersystem

SG21 Edelstahl-Wandgehäuse Markiersystem

SG28 Edelstahl-Wandgehäuse Markiersystem

SG28 Edelstahl-Wandgehäuse Markiersystem

SG17

Das SG17 ist eines der kleineren Wandgehäuse in unserem Sortiment bietet genug Platz für mehrere Markierkanäle und Sonderfunktionen.

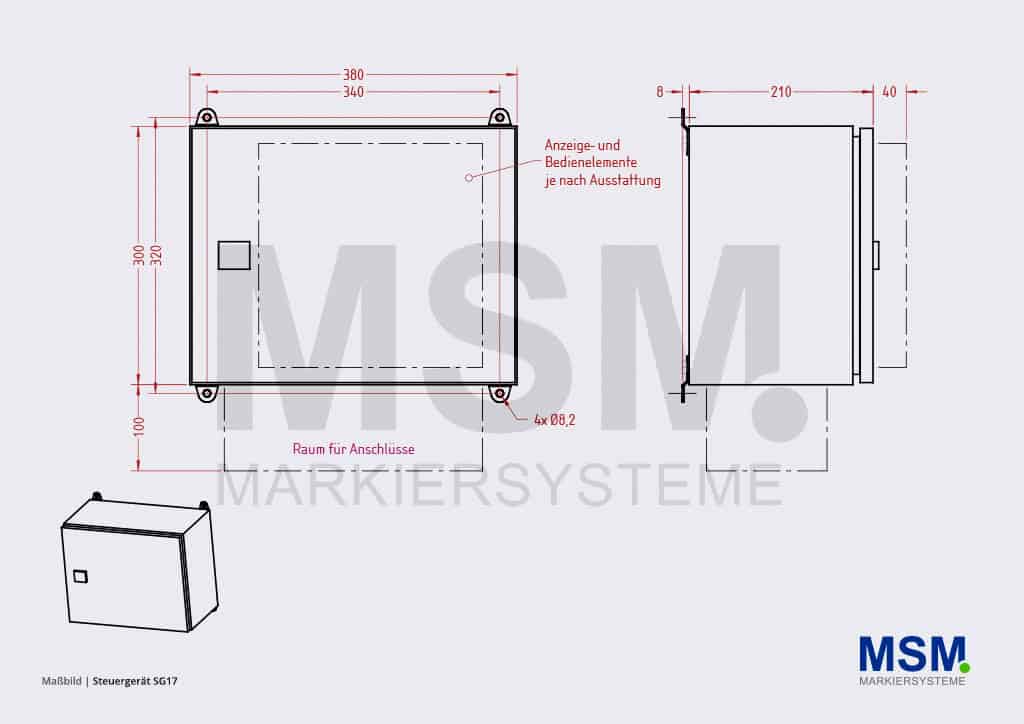

SG17 Skizze Edelstahl Wandgehaeuse Farbmarkiersystem

Download Zeichnung SG17

SG21

Das SG21 Steuergerät ist das breiteste Wandgehäuse im Sortiment. Es bietet viel Raum für Ihre Projektanforderung.

SG21 Skizze Edelstahl Wandgehaeuse Farbmarkiersystem

Download Zeichnung SG21

SG23

In dieser Ausführung der SG23-Serie , kann eine Zirkulationspumpe zur Verwendung von pigmentierter Farbe eingebaut werden. Die dadurch aufgebrachten Farbpunkte erreichen eine besonders starke Deckkraft. Durch die Größe des Gehäuses ist der Einbau von mehreren Steuerkanälen mit Überwachungsfunktionen möglich.

SG23 Skizze Edelstahl Wandgehaeuse Farbmarkiersystem

Download Zeichnung SG23

SG27

Das SG27 ist das platzsparendste Edelstahl–Wandgehäuse. Hier können bis zu 2-Kanäle für die Steuerung der Markierköpfe eingebaut werden.

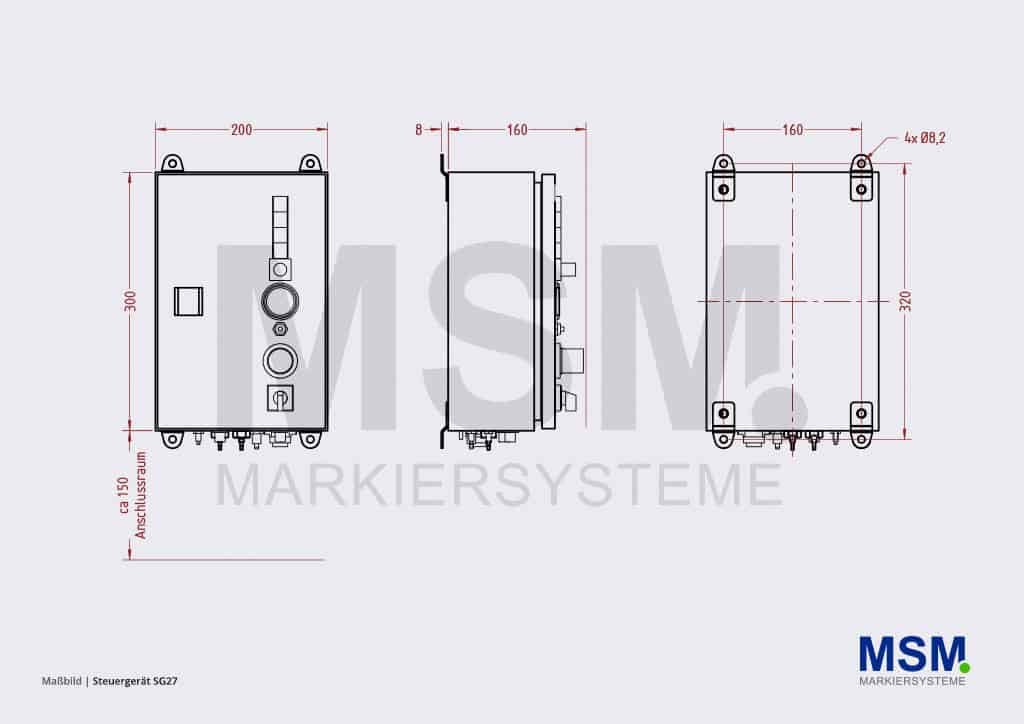

SG27 Skizze Edelstahl Wandgehaeuse Farbmarkiersystem

Download Zeichnung SG27

Technische Daten

	SG-17	SG-21	SG-23	SG-27
(HxBxT) mm	300x380x210	600x380x210	380x380x210	200x300x210
Gewicht	bis zu ca. 15 KG (inkl. Steuerung Markierung)
Schutzart	IP65
Umgebungstemperatur Betrieb	0 – +40°C, nicht kondensierend
Umgebungstemperatur Lagerung	-20 – +60°C (ohne Flüssigkeiten)
Gehäusematerial	Edelstahl strichgeschliffen
Anschluss	Kaltgerätestecker in Rückwand, Netzkabel Schukostecker
Betriebsspannung	24Vdc oder 100-240 Vac
Anschlussraum rückseitig	bis zu 150 mm

SONDERAUSSTATTUNGEN

Sonderlösungen und maßgeschneiderte Markiersysteme: modular, projektbezogen nach höchsten Standards entwickelt mit einfacher Integration und Bedienung. Geeignet für den industriellen Mehrschicht-Betrieb: effizient, sparsam, robust und wartungsarm.
