Die industriellen Kleinschriftdrucker zum Druck von Firmen Logos, Chargennummern und weiteren Merkmalen und Informationen, sind ein bewährtes professionelles System im Produktionsprozess und zeichnen sich durch ein hohes Maß an Flexibilität aus. Sie erhalten dabei stets gleichbleibende, exakte Druckergebnisse in bester, kontrastreicher Qualität mit einem hervorragenden Druckbild in hochauflösender Kleincodierung.

Die Kennzeichnungssysteme lassen sich sehr einfach in bestehende Produktionslinien und Netzwerke integrieren. Ein kompakter Druckkopf, eine hohe Schutzklasse der Komponenten, eine einfache Bedienung und darüber hinaus sind alle wichtigen Schnittstellen vorhanden. Ob Datenbankenzugriff oder weitere Anforderungen im Hinblick auf die Produktionsstatistik, Sie sind dabei mit der Software immer up-to-date und unterstützen auch nachfolgende Prozesse und Aktivitäten, wie Rückverfolgbarkeit, Qualitätssicherung und allgemein die Kundenzufriedenheit mit Ihren Produkten.
Die HI-RES (High-Resolution Technologie) wird auch bei komplexen Anforderungen mit kleinen Schriften und mehrzeiligem Druck wie auch bei einem geringen Platzbedarf mit sehr hohen Druckgeschwindigkeiten eingesetzt. Diese Technologie ermöglicht die schnelle, hochauflösende Bedruckung von Primärverpackungen in ein- oder mehrbahnigen Verpackungsmaschinen, z.B. bei Lebensmitteln und vielen weiteren Industriebereichen.
parallax background

FUNKTIONSWEISE EINES TIJ DRUCKERS


Der Druck aus jeder einzelnen Düse der Kartusche des Tintenstrahldruckers (Thermische Tintenstrahldrucker kurz TIJ, auch Thermische Inkjet-Codierer oder Bubble-Jet Verfahren) erfolgt durch ein Heizelement. Dazu befindet sich hinter den Düsen jeweils eine kleine Tintenkammer mit einem Heizelement.  Bei Ansteuerung erzeugt das Heizelement in Millionstel Sekunden eine Gasblase, so dass ein Druckstoß entsteht und schleudert somit kleinste Tintentröpfchen aus der aktivierten Düse des Druckkopfs.  Anschließend führt die Kontraktion der Gasblase zum Wiederbefüllen der Tintenkammer aus der Tintenvorratskammer. Im Ruhezustand tritt aus dem Druckkopf der Tintenkartuschen keine Markierflüssigkeit aus. Ein hoch auflösendes Druckbild für Grafiken, Logos, Texte und alphanumerische Zeichen, mit bis zu 600 DPI können in der Kennzeichnung von Produkten und Werkstücken erreicht werden.

parallax background

bestes Setup

zum optimalen Druck

(TIJ) Thermal Inkjet Drucker
Kompakt Hochauflösend
1 mm - 101,6 mm Schrifthöhe

Mobiler Inkjet Handdrucker
Mobil Hochauflösend
1mm - 25,4 mm Schrifthöhe

Z640 Plus mit Graphjet50
Modular Hochauflösend
1 mm - 51 mm Schrifthöhe

Z640 Plus mit Graphjet102
Modular Hochauflösend
1 mm - 102 mm Schrifthöhe

(TIJ) Thermal Inkjet Drucker

  • USB2.0, Ethernet Datentransfer Texte/Grafik
  • intuitive Remote Manger Software
  • 10“ Touch Display
  • Auflösung 600 dpi
  • 1- 12,5 mm Schrift-/Grafikhöhe
  • bis zu 400 m/min. Schreibgeschwindigkeit
  • IP40 Schutzklasse
  • Fonts: Windwows True Type (alle Schriften)
  • Barcodes EAN 8, EAN 13, EAN 128, Code 2/5, Code 2/5 check, Code 39, Code 39 check, Code 128, DUN14,
    GS1 Databar, Datamatrix, GS1 Datamatrix, QR-Code, PPN-Code
  • interner Speicher 3GB
  • Zählfunktionen bis zu 8 Zeichen
  • Wiederholungsfunktion
  • Feste und variable Textfelder und Barcodes
  • Variable Texte (automatisch oder von extern)
  • Echtzeit Verbrauchserfassung
  • Feldrotation 0°, 90°, 180°, 270°
  • Betriebssystem angepasstes Android/Linux Version
Daten
Umgebung Temperatur 5-40°C
Luftfeuchtigkeit/ 10-90% nicht kond.
Elektr. Anschluss100-240V~ 50/60 Hz
Auflösung600 dpi
Schrifthöhe1 – 12,5 mm
AnschlüsseRS232, Lan 10/100/1000 Mbit, USB2.0
Eingänge Tintenfüllstand, Drehgeber, Druckstart
Gehäuse Stahl, rostfrei, IP40 97 x 82 x 122 mm (H x B x T)

Z640 Plus

  • 12,1" Touch-Display
  • intuitives grafisches Menü
  • GraphJet50/GraphJet102 anschließbar
  • L@ncode Software Remote Management
  • Remote Service über Internet
  • Teamviewer schnellen Onlinezugriff und Hilfe
  • Auflösung 600 dpi x 192 dpi
  • 51/102 mm Schrift-/Grafikhöhe
  • bis zu 90 m/min. Schreibgeschwindigkeit
  • IP54 Schutzklasse
  • interner Speicher 50 GB (64 GB SSD)
  • Fonts: Windows True Type
  • Barcodes
  • GS1 128, Code 128, ITF, EAN 8, EAN 13,
    UPC A, Code 39, 2/5 Industrial, 2/5 Interleaved,
    CodaBar, PDF 417, DataBar,Data Matrix, QR
  • automatischer Kalender, Datumsdruck
  • Zählfunktionen bis zu 9 Zeichen
  • Wiederholungsfunktion
  • Textrotation 0°,90°,180°, 270°
Daten
Druckkopf GraphJet50/GraphJet102
UmgebungTemperatur 5-45°C
Luftfeuchtigkeit/ 0-90% nicht kond.
Elektr. Anschluss80-240V~ 50/60 Hz
Schrifthöhe51 mm, 102 mm
Anschlüsse2x RS232, Lan 10/100/1000 Mbit, 2x USB2.0, Alarmleuchte (BCD)
Anschlüsse, optional WiFi, Bluetooth
Eingänge Tintenfüllstand, Drehgeber, Druckstart
GehäuseStahl, rostfrei, IP54 99,5 x 251 x 215 mm (H x B x T)
Daten
Druckkopf: GraphJet50 GraphJet102
Schrifthöhe 51 mm 102 mm
Umgebungstemperatur 5-45°C
Luftfeuchtigkeit 0-90% nicht kond.
Elektr. Anschluss 80-240V~ 50/60 Hz
H x B x T 100 x 50 x 175 mm 150 x 60 x 215 mm
Gehäuse Stahl, rostfrei, IP54

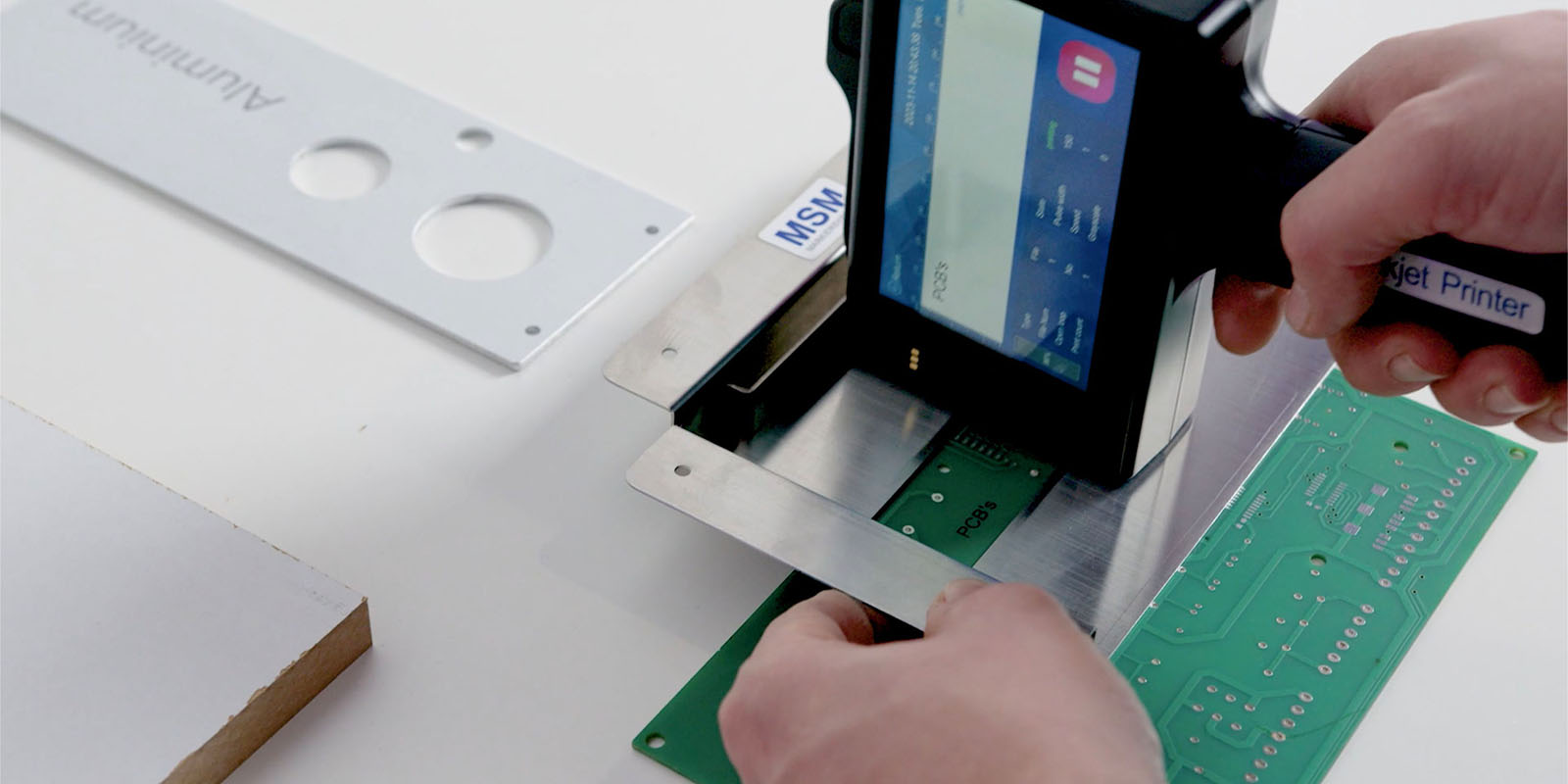

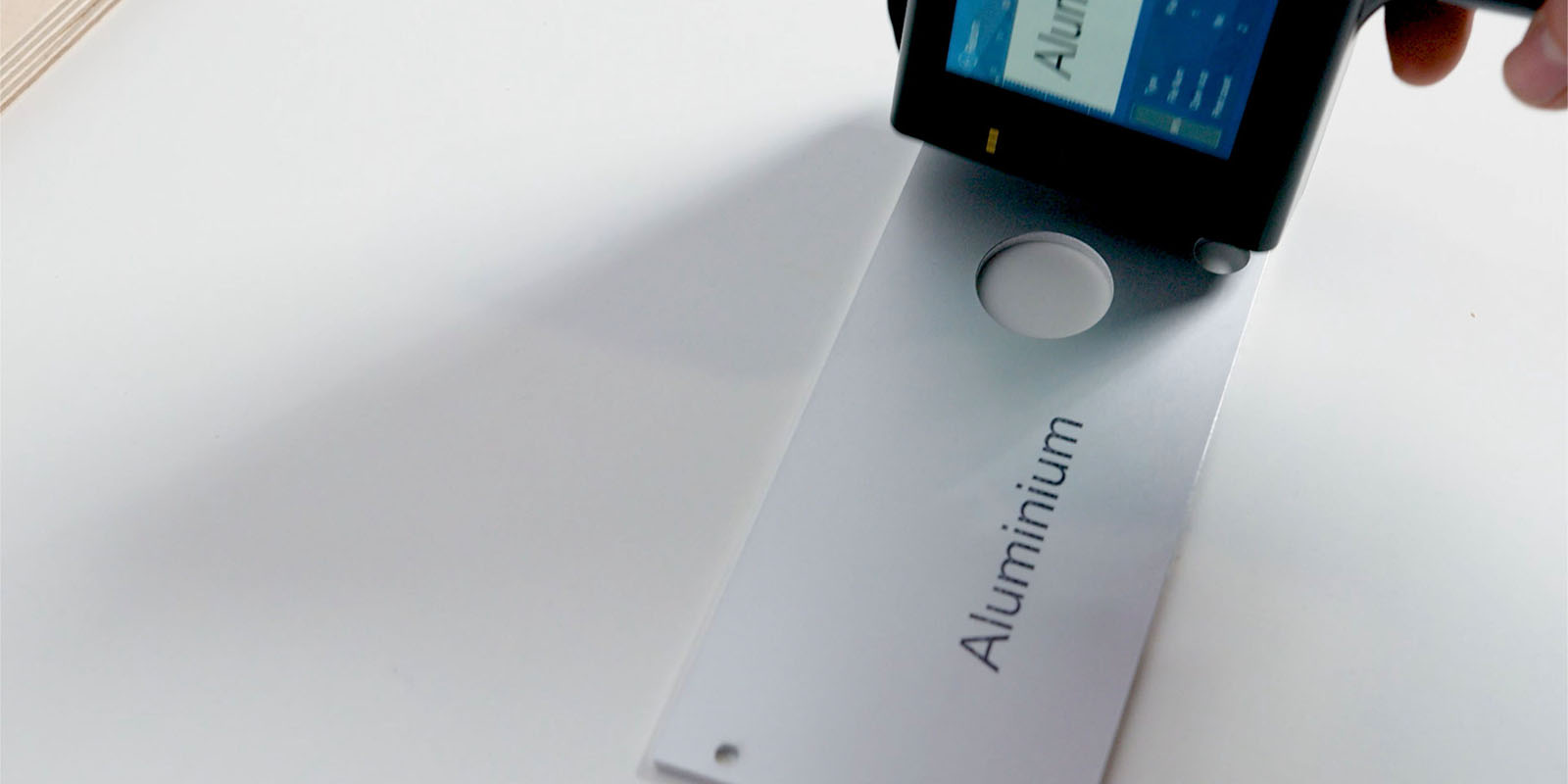

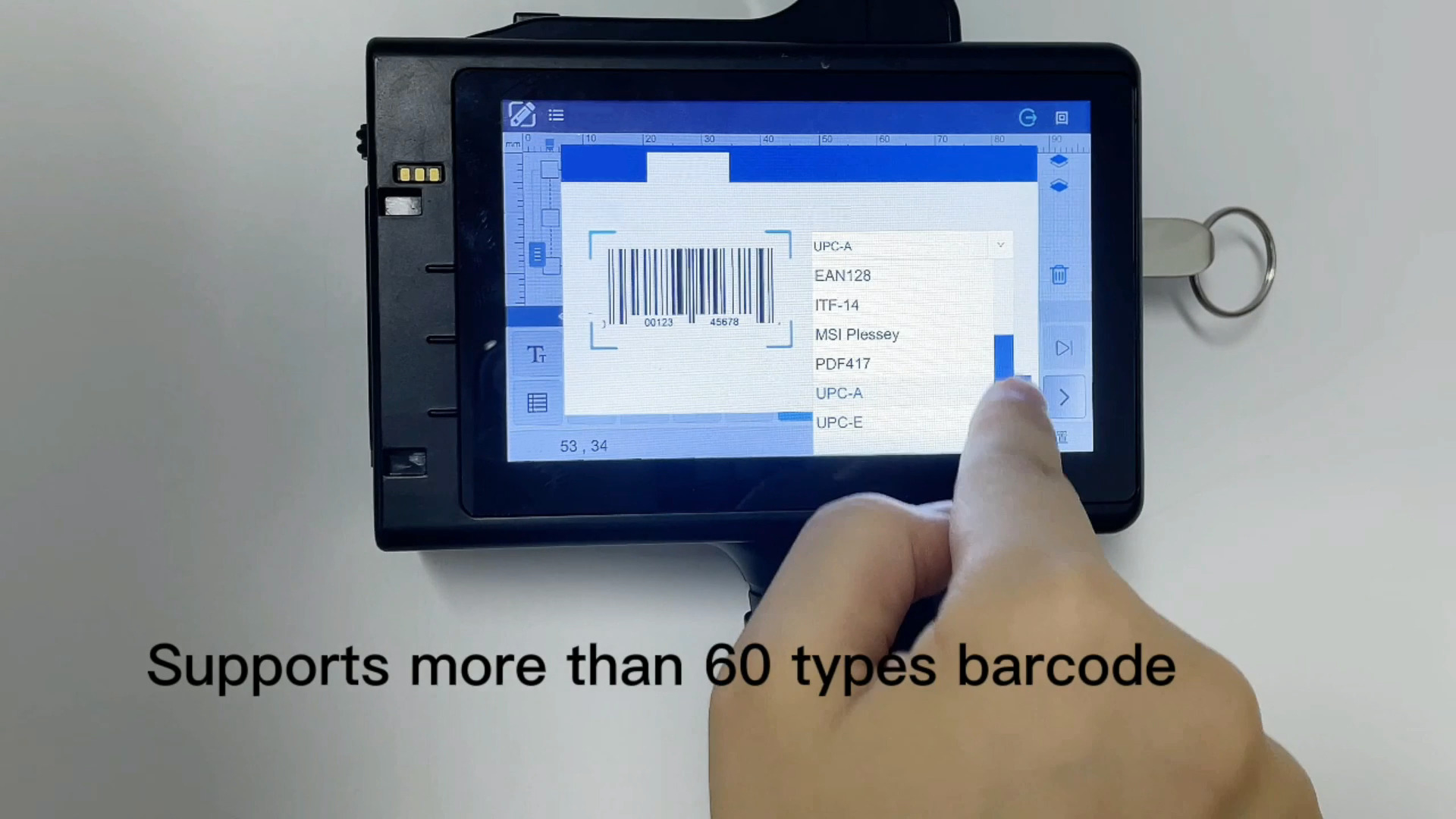

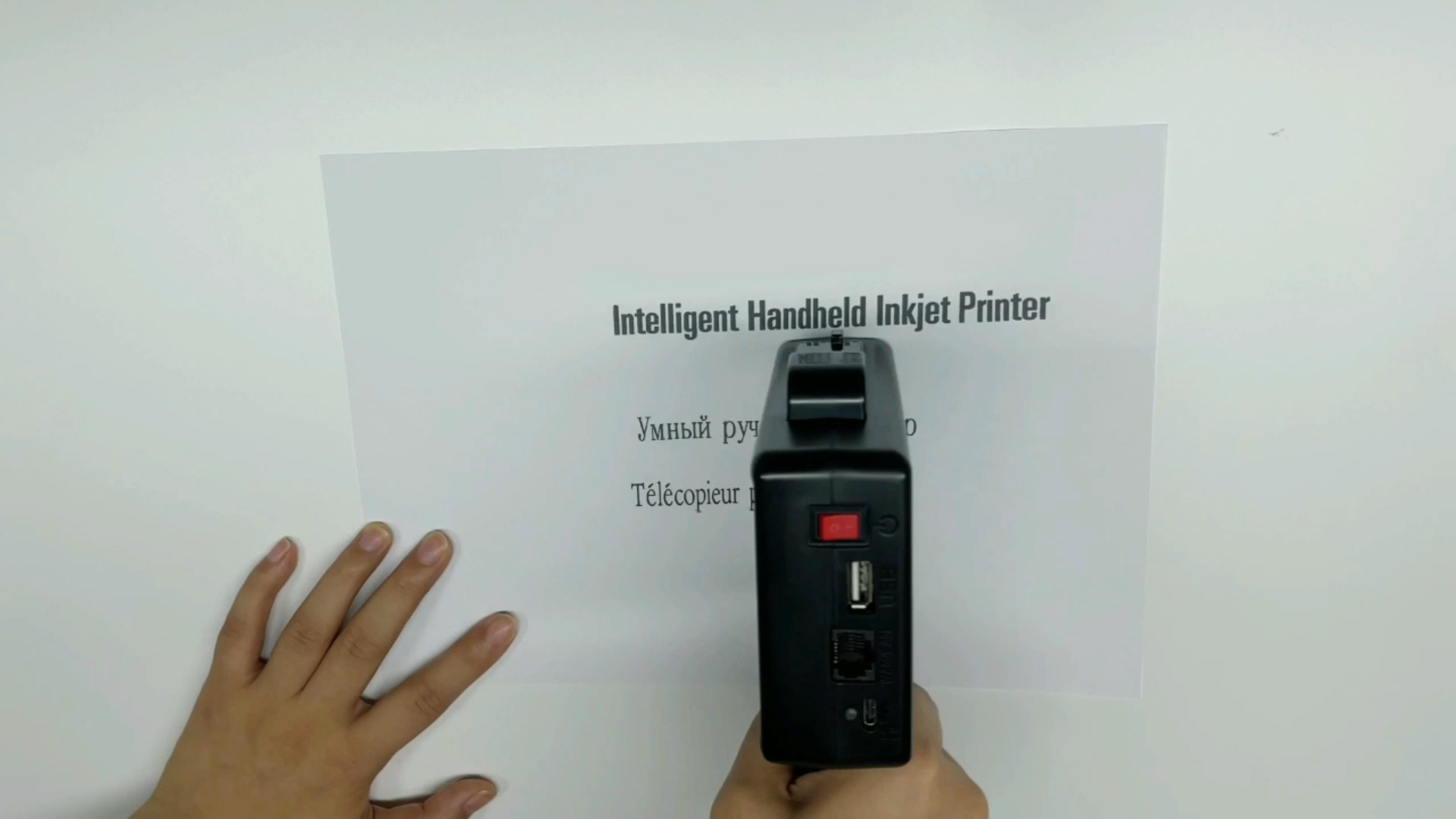

Mobiler Inkjet Handdrucker

  • USB2.0, Ethernet Datentransfer Texte/Grafik
  • Dual 18650 Lithium Batterien, aufladbar bis zu 80 m/min
  • 5“ Touch Display
  • Auflösung 600 dpi
  • 1-25,4 mm Schrift/Grafikhöhe
  • bis zu 90 m/min. Schreibgeschwindigkeit
  • IP40 Schutzklasse
  • Fonts: Windwows True Type (alle Schriften)
  • Barcodes EAN 8, EAN 13, EAN 128, Code 2/5, Code 2/5 check, Code 39, Code 39 check, Code 128, DUN14,
    GS1 Databar, Datamatrix, GS1 Datamatrix, QR-Code, PPN-Code
  • interner Speicher bis zu 1200 Texte/Grafiken
  • Zählfunktionen bis zu 8 Zeichen
  • Wiederholungsfunktion
  • Feste und variable Textfelder und Barcodes
  • Variable Texte (automatisch)
  • Echtzeit Verbrauchserfassung
  • Feldrotation 0°, 90°, 180°, 270°
Daten
Umgebung Temperatur 5-40°C
Luftfeuchtigkeit/ 10-90% nicht kond.
Elektr. Anschluss100-240V~ 50/60 Hz
Auflösung600 dpi
Schrift/Grafikhöhe1 – 12,4 mm
AnschlüsseRS232, Lan 10/100/1000 Mbit, USB2.0
Eingänge Tintenfüllstand, Drehgeber, Druckstart , Barcodeüberwachung (Scanner)
Gehäuse Stahl, rostfrei, IP40 97 x 82 x 122 mm (H x B x T)
